Questão 3136047

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 3136047

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Equipamentos de Proteção (Relés, Disjuntores, Fusíveis)

Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Itaipu Binacional

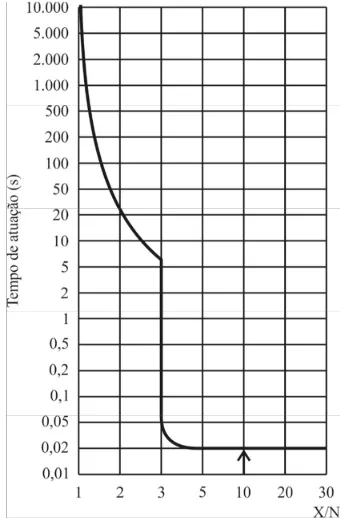

A seguir, é mostrada a curva característica tempo de atuação, em segundos, versus corrente para determinado disjuntor. No eixo x da curva, X/N é a relação entre o valor da corrente que chega ao circuito e a corrente nominal.

A partir dessas informações e considerando uma corrente nominal de 10 A, assinale a opção correta.

Alternativa A:
Um dispositivo de proteção unipolar assegura o seccionamento simultâneo dos condutores fase de um circuito bipolar.
Alternativa B:
O relé térmico é acionado quando há uma corrente elétrica alta, de curta duração, fazendo que o disjuntor seja desarmado em um tempo muito curto.
Alternativa C:
Alguns modelos de disjuntores possuem relés de subtensão que interrompem a passagem de corrente em caso de falta de tensão no circuito, enquanto a tensão do sistema não se estabilizar.
Alternativa D:
Se a corrente no circuito for de 20 A, o tempo de acionamento do disjuntor em questão será inferior a 5 s.
Alternativa E:
O disjuntor em questão possui tempo de resposta igual a 0,01 s em curto-circuito.
