Questão 3136016

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 3136016

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Impedâncias de Sequência e Diagramas de Sequências (Componentes Simétricos)

Ano: 2024 Banca: IDECAN - Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional Órgão: Companhia de Água e Esgoto

Texto para as questões 26 e 27.

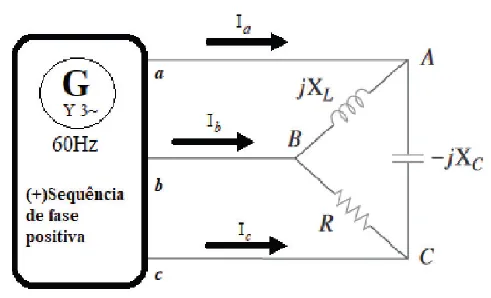

Considere o seguinte sistema formado por um Gerador trifásico equilibrado defasado 120° com sequência positiva e tensão de fase de referência dada por V_an= 110 /0°. Os valores da impedância da carga são expressos por: R = 120Ω X_L = 60Ω X_C = 30Ω.

Ainda baseado no mesmo sistema trifásico da imagem anterior, suponha que devemos realizar a substituição do Gerador. O novo equipamento possuirá as mesmas características nominas de tensão trifásica equilibrada defasada de 120°, contudo, agora o Gerador opera através da sequência de fase negativa. Com a permanência de V_an= 110 /0° podemos

Alternativa A:
resulta em componentes Ativa e Capacitiva, S_T=P_T -jQ_T, para sequência de fase negativa e Ativa e Indutiva, ST=P_T +jQ_T, para a sequência de fase positiva.
Alternativa B:
resulta em componentes Ativa e Capacitiva, S_T=P_T -jQ_T, para ambas as sequências de fase.
Alternativa C:
resulta em componentes Ativa e Indutiva para ambas as sequências de fase S_T=P_T +jQ_T.
Alternativa D:
resulta em componentes Ativa e Capacitiva, S_T=P_T -jQ_T, para sequência de fase positiva e Ativa e Indutiva, S_T=P_T +jQ_T, para a sequência de fase negativa.
