Questão 3135994

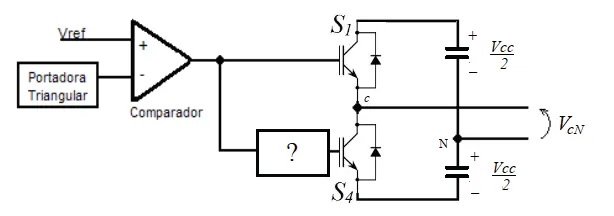

Sobre o princípio de funcionamento do inversor de frequência, devido à restrição dos níveis de tensão proporcionados pela combinação de fechamento e abertura total das chaves eletrônicas, faz-se uso de técnica de modulação por largura de pulso para o seu controle. Assim, o sinal de acionamento das chaves de um dos braços do inversor pode ser gerado utilizando o método da portadora triangular. Nesse método, a tensão desejada na saída do inversor (Vref) é comparada com um sinal triangular de amplitude Vcc, resultandoo no sinal que controlará as chaves do braço específico do inversor. Considere o diagrama de acionamento PWM a seguir:

Para o correto acionamento de comando do braço do inversor no local identificado pela "?” deve-se ter:
