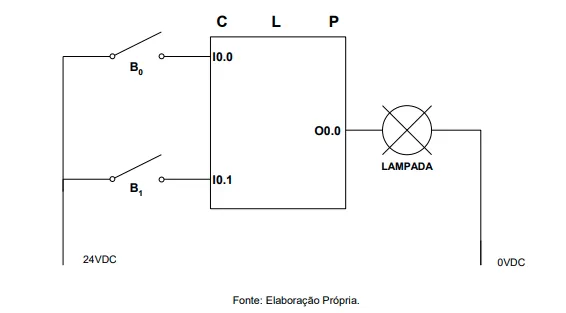

Considere as ligações feitas em um CLP (Controlador Lógico Programável), com duas botoeiras de pulso, B1 e B0 (normalmente abertas) nas entradas desse CLP. Uma lâmpada (LAMP) é ligada numa das saídas, conforme esquema representado a seguir.

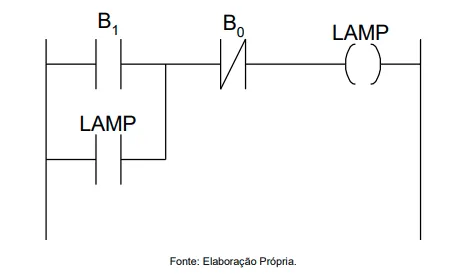

Sendo assim, um programa, para esse CLP, foi elaborado, conforme esquema a seguir
Analisando as ligações feitas no CLP e o programa elaborado, deve se concluir que, quando o programa estiver em operação, a lâmpada (LAMP) vai acender se acionar
