Questão
ID 3135896Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2024 Banca: UNIFAL - Universidade Federal de Alfenas Órgão: Universidade Federal de Alfenas

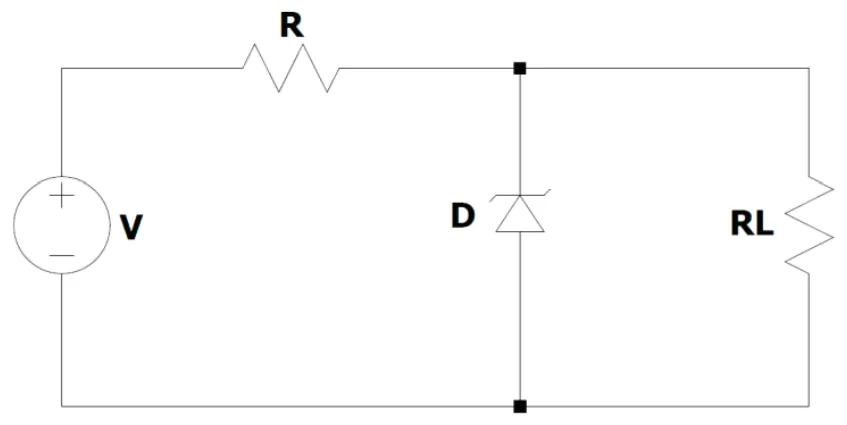

O circuito da figura a seguir tem uma fonte de tensão contínua de V = 16V, um resistor de R = 1kΩ, um diodo zener D com potencial zener Vz = 10V e um resistor de carga de RL = 3kΩ.
Fonte: Boylestad, R. L., Nashelsky, L., Dispositivos eletrônicos e teoria de circuitos. 8ª edição. São Paulo. Prentice Hall, 2004
Após o cálculo, quais são os valores corretos da corrente elétrica sobre RL, da corrente elétrica sobre R e da potência elétrica sobre o diodo zener, respectivamente?
