Questão
ID 3135895Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2024 Banca: UNIFAL - Universidade Federal de Alfenas Órgão: Universidade Federal de Alfenas

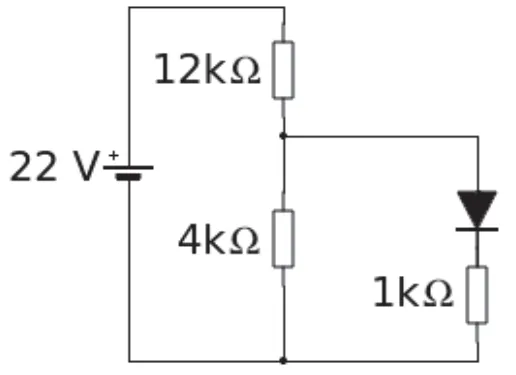

Um circuito de corrente contínua, constituído de uma bateria, três resistores e um diodo, é montado conforme o diagrama apresentado na figura. O diodo é modelado como um aberto perfeito em sua polarização reversa e uma ligação fechada com potencial de barreira de 0,7V em sua polarização direta.
Escolha a alternativa correta que indica a corrente que passa pelo resistor de 1kΩ
