Questão
ID 3135871Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2024 Banca: Instituto AOCP Órgão: Companhia de Saneamento do Paraná

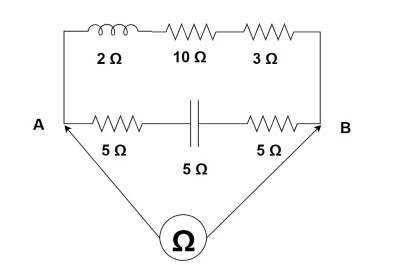

Qual é o valor da resistência medida com um multímetro na escala de ohm entre os pontos A e B do circuito a seguir?
Considere que:
1. os valores em ohms das reatâncias capacitiva e indutiva indicadas no circuito são dados para um circuito cuja frequência é de 60 Hz;
2. o multímetro está indicado com o símbolo de Ω;
3. o capacitor e o indutor são ideais.
