TEXTO PARA AS QUESTÕES 42 E 43

Uma instalação predial possui um sistema de bombeamento constituído de dois motores de indução supridos por um alimentador comum, mostrado no diagrama trifilar a seguir:

No mesmo sistema de bombeamento, os motores têm disponíveis as seguintes informações:

Potência de cada motor: 25 kW

Tensão nominal: 440 V

Corrente nominal: 44 A

Fator de serviço: 1,15

Corrente de partida: 5,9 x In

Tempo de partida de cada conjunto: 5 s

Tempo máximo de rotor bloqueado: 15 s

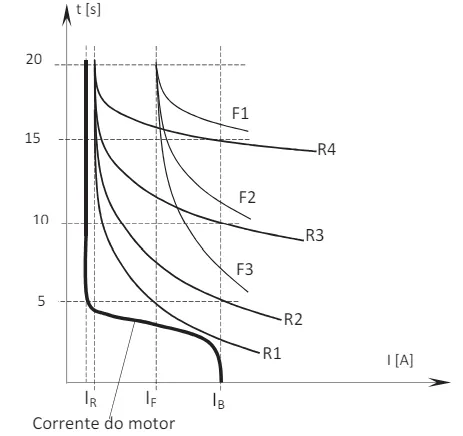

A curva de corrente do motor e as características de tempo inverso do relé térmico R1 a R4 e dos fusíveis de cada ramal F1 a F3, estão indicadas na figura a seguir

Assinale a alternativa que indica qual é a corrente de rotor bloqueado IB, a corrente de dimensionamento do relé térmico IR, do fusível de cada ramal IF, bem como a escolha da curva de desligamento do relé e do fusível.

Alternativa A:
Corrente de rotor bloqueado: I_B = 260 A;
Relé térmico: I_R = 44 A, com a curva R4;
Fusível: I_F = 44 A, com a curva F1
Alternativa B:
Corrente de rotor bloqueado: I_B = 260 A;
Relé térmico: I_R = 50 A, com a curva R2;
Fusível: I_F = 60 A, com a curva F3
Alternativa C:
Corrente de rotor bloqueado: I_B = 260 A;
Relé térmico: I_R = 44 A, com a curva R1;
Fusível: I_F = 50 A, com a curva F3
Alternativa D:
Corrente de rotor bloqueado: I_B = 44 A;
Relé térmico: I_R = 50 A, com a curva R3;
Fusível: I_F = 60 A, com a curva F2
Alternativa E:
Corrente de rotor bloqueado: I_B = 260 A;
Relé térmico: I_R = 50 A, com a curva R4;
Fusível: I_F = 60 A, com a curva F1
