Questão
ID 3135859Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2024 Banca: COTEC FADENOR - Fundação de Apoio ao Desenvolvimento do Ensino Superior do Norte de Minas Órgão: Prefeitura Municipal de Montes Claros

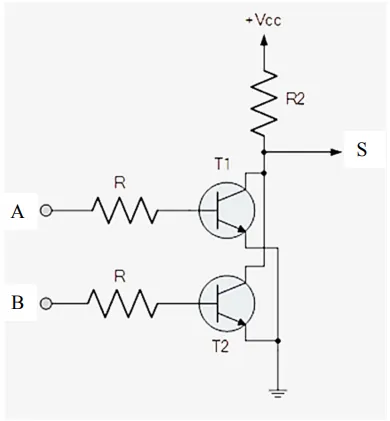

Considere, na figura a seguir, os sinais A e B como entradas e S como o sinal de saída, sabendo que os resistores R e R2 foram dimensionados para que os transistores T1 e T2 operem como chave. Marque a alternativa que corresponde à operação lógica executada por esse circuito.
