TEXTO PARA AS QUESTÕES 46 E 47

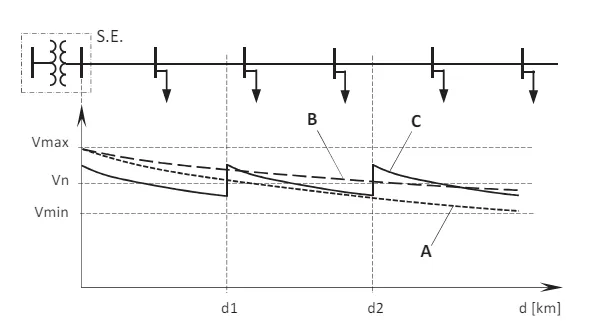

A figura abaixo ilustra uma subestação abaixadora (S.E.) alimentando uma linha de distribuição primária, com cargas alocadas ao longo da mesma. São mostrados três perfis distintos de regulação de tensão ao longo da linha, em função da distância em relação à S.E.

Nas linhas de distribuição primária, a estabilidade de tensão é um fator importante na qualidade da energia fornecida aos consumidores. Desse modo, ações são tomadas tanto no dimensionamento da linha, como nas técnicas de compensação das quedas inerentes de tensão ao longo do comprimento. Os parâmetros elétricos característicos da linha são as suas constantes quilométricas como: resistência - R/km, reatância indutiva - X/km e capacitância - C/km. Assinale a alternativa que apresenta os fatores mais importantes que afetam o desempenho da linha em termos de variação da tensão.

Alternativa A:
Parâmetro de maior influência na queda de tensão é a X/km – depende da distância entre condutores e geometria da linha; A R/km tem influência menor - depende da bitola e do material dos condutores; A C/km tem efeito pouco significativo em linhas primárias – depende do arranjo dos condutores.
Alternativa B:
Parâmetro de menor influência na queda de tensão é a X/km – depende só da distância entre condutores; A R/km é a de maior influência - depende da bitola e do material dos condutores; A C/km não tem qualquer efeito em linhas primárias – depende do arranjo dos condutores.
Alternativa C:
Parâmetro de maior influência na queda de tensão é a X/km – depende da distância entre condutores e da bitola dos mesmos; A R/km tem influência menor - depende do arranjo dos condutores; A C/km tem forte efeito sobre a queda de tensão – depende da geometria da linha.
Alternativa D:
Parâmetro sem influência na queda de tensão é a X/km – depende da geometria da linha; A R/km tem a maior influência na tensão - depende da bitola e do material dos condutores; A C/km tem efeito pouco significativo em linhas primárias – depende da bitola dos condutores e sua distribuição.
Alternativa E:
Parâmetro de maior influência na queda de tensão é a X/km – depende da distância entre condutores e geometria da linha; A R/km tem influência comparável - depende da bitola, do material dos condutores e do arranjo dos condutores; A C/km tem efeito pouco significativo em linhas primárias – depende do arranjo dos condutores.
