Questão
ID 3135759Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Materiais Condutores, Semicondutores e Isolantes
Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional da Propriedade Industrial

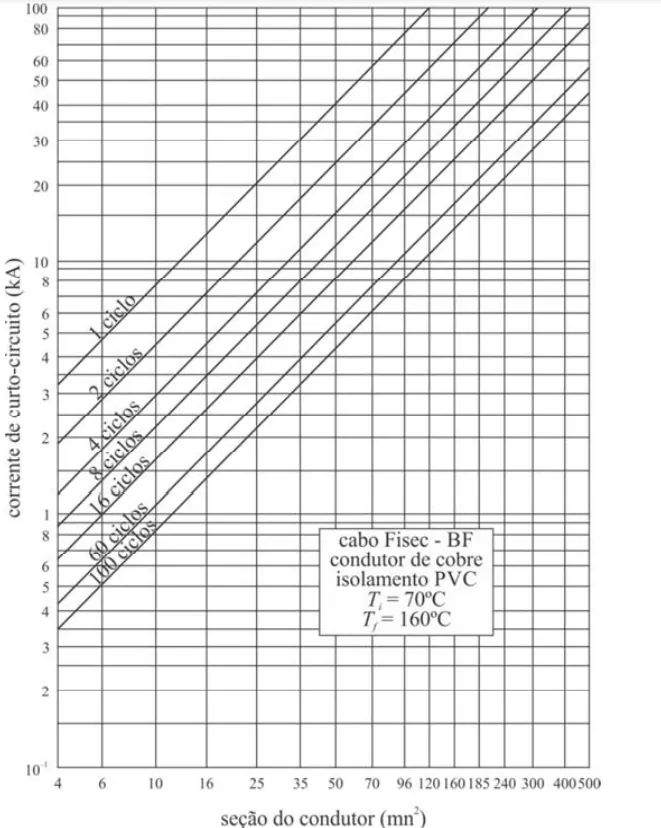

A seguir, é apresentada a curva característica corrente de curto-circuito (kA) versus seção do condutor (mm2) versus quantidade de ciclos do sinal (frequência do sinal em ciclos por segundo) para um condutor elétrico de cobre com isolamento em PVC (policloreto de vinila).
Com base na curva apresentada e considerando um sistema elétrico com tensão nominal de neutro de 12 kV, julgue os seguintes itens.
Considerando-se as mesmas condições de seção do condutor e de frequência do sinal, se o material de isolamento do cabo for trocado por EPR (borracha de etileno-propileno), a corrente de curto-circuito aumentará.
