Questão
ID 3135676Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Serviço Autônomo de Água e Esgoto de Viçosa

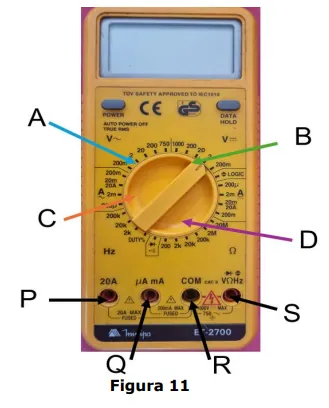

Analise a Figura 11 e as ações para a medição da corrente elétrica listadas abaixo:
1. Ligar o multímetro, botão power.
2. Ajustar seletor para a região A, escolhendo a escala adequada.
3. Conectar terminal de ponteira de cor preta no ponto R do multímetro.
4. Conectar terminal de ponteira de cor vermelha no ponto S do multímetro.
5. Conectar as ponteiras aos terminais de alimentação da carga de modo que multímetro esteja em paralelo com a carga.
6. Ler o valor da tensão em Volts.
7. Desconectar o multímetro.
8. Ajustar seletor para a região C, escolhendo a escala adequada.
9. Conectar terminal de ponteira de cor preta no ponto R do multímetro.
10. Conectar terminal de ponteira de cor vermelha no ponto P do multímetro.
11. Conectar as ponteiras entre um dos pontos de alimentação da rede e um dos pontos dos terminais de alimentação da carga de modo que o multímetro esteja em série com a carga.
12. Ler o valor da corrente em Amperes.
Com base nas informações acima, assinale a alternativa que indica a sequência correta e adequada para a medição da corrente circulante numa carga monofásica acoplada à rede elétrica na capital.
