Questão
ID 3135656Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2024 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Universidade Federal de São Paulo

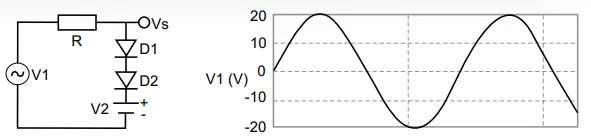

Analise o circuito a seguir, que possui uma fonte de corrente alternada senoidal V1, cujo valor de pico é 20 V, uma fonte de corrente contínua de valor 2 V, dois diodos de silício típicos, D1 e D2, e um resistor R.

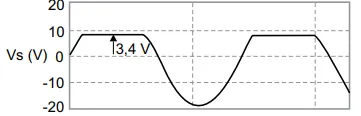

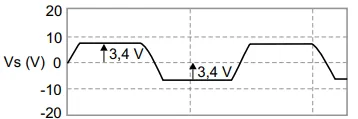

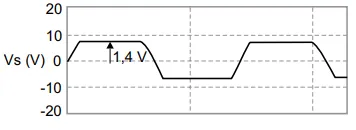

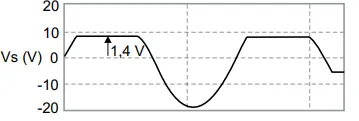

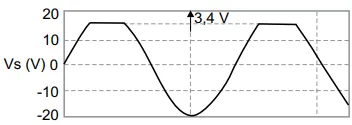

A forma de onda da tensão Vs é
