Questão 3135590

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 3135590

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Prefeitura Municipal de São José dos Campos

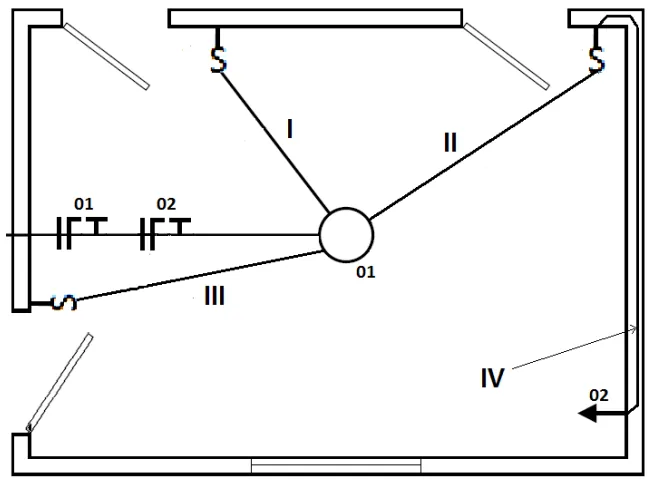

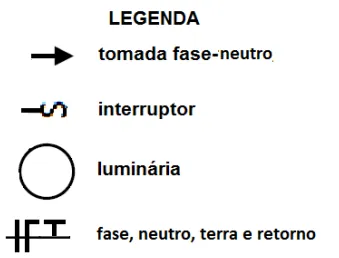

A figura abaixo apresenta o esquema parcial de uma alimentação elétrica em uma sala:

Este esquema apresenta uma luminária que pode ser comandada por três interruptores em locais diferentes, além de uma tomada monofásica.

Nos eletrodutos I, II, III e IV existem os seguintes condutores:

Alternativa A:
I (3 retornos); II (uma fase, um neutro, um terra e dois retornos); III (três retornos) e IV (uma fase um neutro e um terra).
Alternativa B:
I (4 retornos); II (uma fase, um neutro, um terra e três retornos); III (uma fase e dois retornos) e IV (uma fase, um neutro e um terra).
Alternativa C:
I (4 retornos); II (uma fase, um neutro, um terra e três retornos); III (uma fase e dois retornos) e IV (uma fase e um neutro).
Alternativa D:
I (2 retornos); II (um neutro e três retornos); III (uma fase e dois retornos) e IV (uma fase e um neutro).
Alternativa E:
I (3 retornos); II (uma fase, um neutro, um terra e três retornos); III (uma fase e dois retornos) e IV (uma fase e um terra).
