Questão 3135573

A respeito de um circuito sequencial de 2 bits que apresenta, de forma cíclica, a sequência 00, 01, 11, 10, julgue os seguintes itens.

Para implementar um circuito que realize a sequência em questão com o menor consumo possível de energia, a família de circuitos lógicos mais indicada é a 74H00, que é realizada com o uso de transistores PMOS e NMOS.

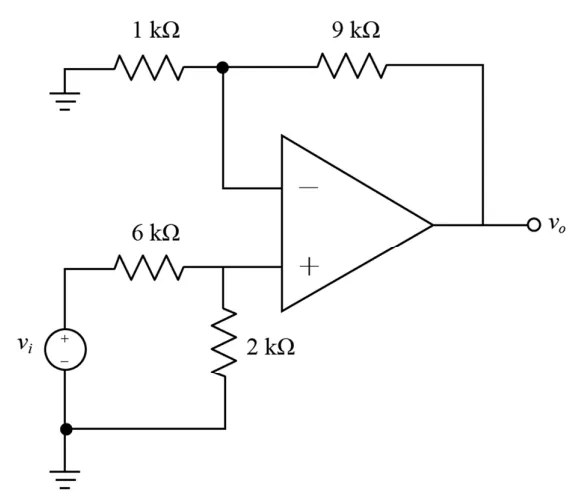

Com relação ao circuito precedente, considerando que todos os componentes do circuito sejam ideais e que o amplificador operacional seja alimentado com uma tensão bipolar de ±15 V, julgue os itens subsequentes.
