Questão
ID 3135500Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2024 Banca: FUNDEP Gestão de Concursos Órgão: Hospital Risoleta Tolentino Neves

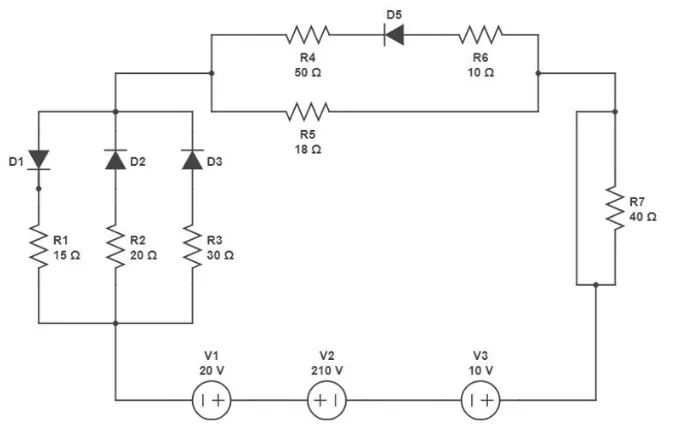

O circuito representado na figura a seguir é composto por fontes de tensão, diodos ideais e resistores.
Assinale a alternativa que apresenta, respectivamente, a corrente no diodo D2 em amperes e a potência elétrica consumida pelo resistor R5 em watts.
