Questão
ID 3135484Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2024 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

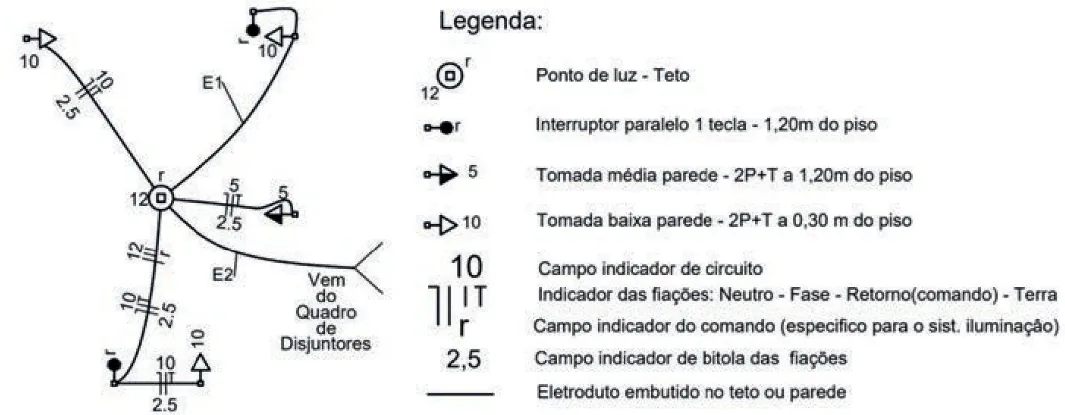

Considere a planta da figura a seguir como parte de um projeto elétrico residencial:
Avalie as informações sobre o projeto:
I - O ponto de luz no teto é acionado por interruptores paralelos do circuito 12.
II - Os condutores que devem passar no eletroduto E1 necessários para completar as ligações existentes são, respectivamente, para o circuito 10: fase, neutro e terra; e para o circuito 12: retorno, retorno e retorno.
III - O neutro do circuito 12 precisa obrigatoriamente passar pelo eletroduto E1 para que ponto de luz no teto funcione corretamente.
IV - No eletroduto E2, deverão passar pelo menos três condutores fase.
Está CORRETO apenas o que se afirma em:
