Questão
ID 3135430Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional da Propriedade Industrial

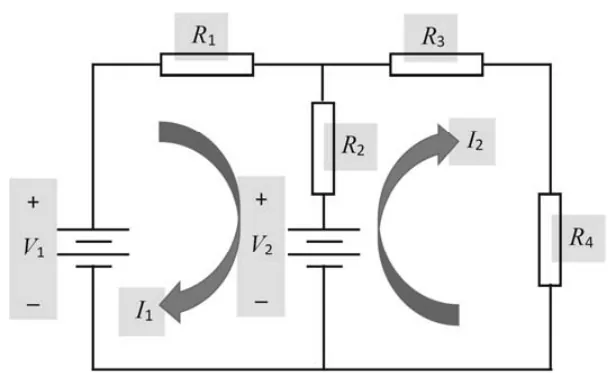

O circuito elétrico de corrente contínua apresentado anteriormente possui duas fontes de tensão e quatro resistências, pelas quais circulam as correntes elétricas I1 e I2. Com relação a esse circuito, julgue os próximos itens.
A equação matricial a seguir pode ser utilizada para calcular corretamente grandezas elétricas do circuito.
\(\left[_{\ \ \ \ V_2}^{\left(V_1-V_2\right)}\right]=\left[_{\ \ \ \ \ -R_{2\ }\ \ \ \ \left(R_2+R_3+R_4\right)}^{\left(R_1+R_2\right)\ \ \ \ \ \ \ -R_2}\right]\times\left[_{I_2}^{I_1}\right]\)
