Questão
ID 3135420Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2024 Banca: FUNDEP Gestão de Concursos Órgão: Hospital Risoleta Tolentino Neves

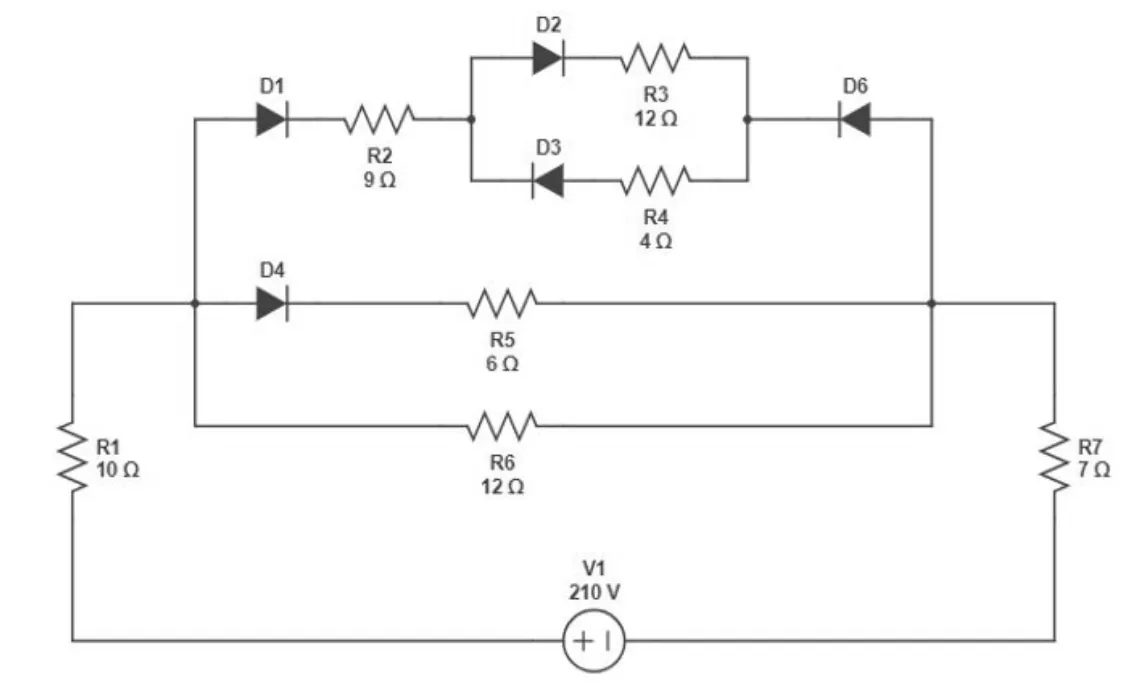

A compreensão da interação entre os diversos componentes de um circuito elétrico é essencial para os profissionais que atuam na área de eletricidade. Para o circuito da figura a seguir, considere que todos os diodos são ideais.
Com base na análise da figura, assinale a alternativa que apresenta a tensão no resistor R7 em volts.
