Questão 3135412

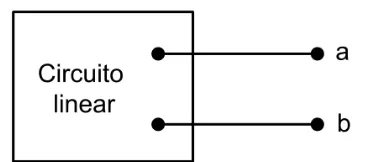

O circuito da figura abaixo é linear e é formado por resistores, fontes independentes e dependentes.

Elaborado pelo(a) autor(a).

Para qualquer circuito linear, o circuito equivalente de Thévenin pode ser obtido a partir de medidas elétricas. Considere que as seguintes medidas tenham sido realizadas nos terminais a e b da figura:

Medida 1 - Ligou-se aos terminais a e b da figura um resistor de 20 k \(\Omega\) e a tensão medida entre os terminais foi 𝑣_𝑎𝑏 = 100 𝑉.

Medida 2 - Ligou-se aos terminais a e b da figura um resistor de 50 k \(\Omega\) e a tensão medida entre os terminais foi 𝑣_𝑎𝑏 = 200 𝑉.

Determine o resistor equivalente de Thévenin para os terminais a e b da figura.
