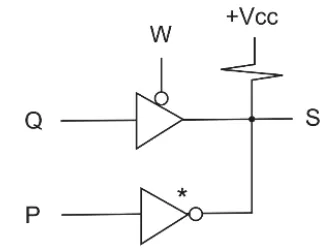

O circuito a seguir é composto por um buffer tri-state, um inversor com saída em coletor aberto (onde a entrada em nível lógico alto coloca o transistor de saída em condução) e um resistor.
A combinação de sinais que gera conflito em S é
