Questão
ID 3135319Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Instalações Industriais e Instalações para Motores (Força Motriz)
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Assembleia Legislativa do Estado do Rio Grande do Sul

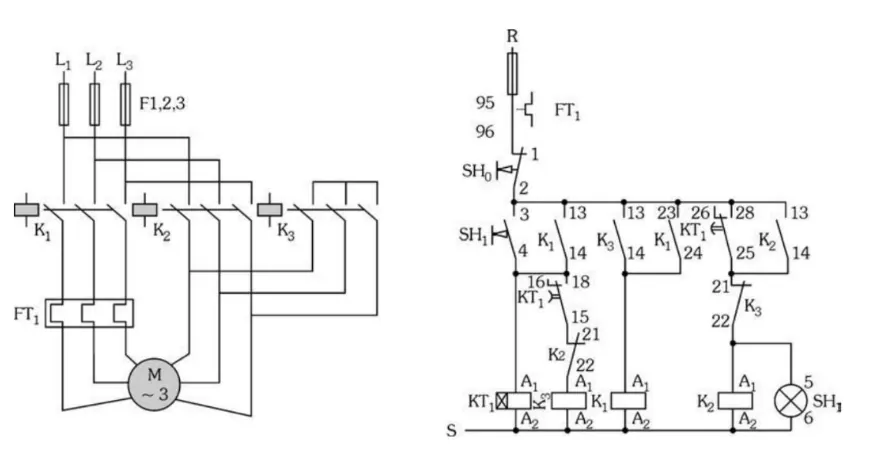

Ao estudar as condições requeridas para o funcionamento da maquinaria em uma instalação elétrica, é importante conhecer os circuitos de força e o comando de motores. A imagem abaixo apresenta o circuito de força (esquerda) e o comando (direita) de um motor trifásico com partida estrela-triângulo. Analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.
( ) Ao pressionar o botão pulsador SH1, é acionado o relé de tempo KT1 que alimenta a bobina do contator K3, energizando a bobina de K1. Assim, o motor inicia a sua partida em estrela.
( ) Decorrido o tempo selecionado em KT1, o relé de tempo fecha, energizando o contator K2 e interrompendo a alimentação do contator K3. O contator K2 é mantido energizado, e o motor opera com a conexão em triângulo.
( ) Ao pressionar o botão de impulso SH0, os circuitos das bobinas dos contatores K1 e K2 são desligados, interrompendo o funcionamento do circuito.
( ) A ligação em estrela-triângulo é possível se há possibilidade de ligação em dupla tensão, e os motores devem ter, no mínimo, seis bornes de ligação.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
