Questão
ID 3135316Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Passo Fundo

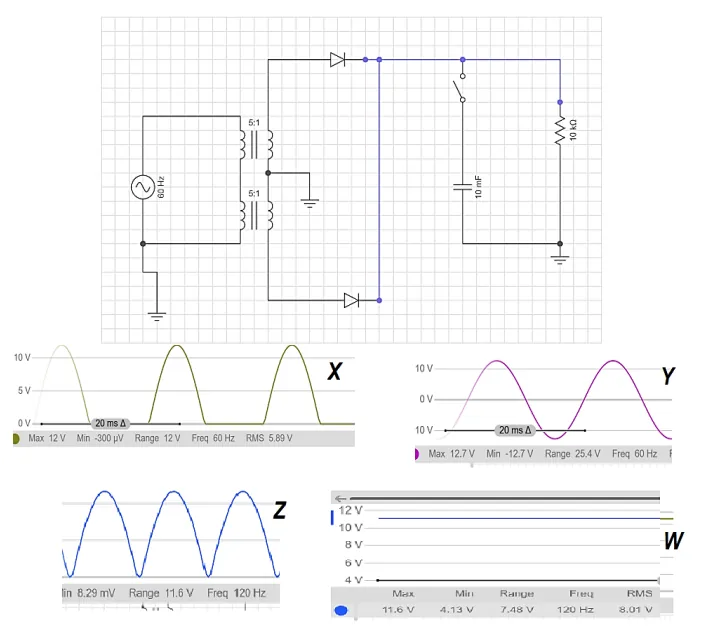

Analise o circuito da Figura 14 abaixo e determine as formas de onda na carga de 10k Ohms para chave aberta e chave fechada, respectivamente.
Figura 14
