Questão
ID 3135307Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério Público do Estado de Goiás
A respeito de um circuito sequencial de 2 bits que apresenta, de forma cíclica, a sequência 00, 01, 11, 10, julgue os seguintes itens.

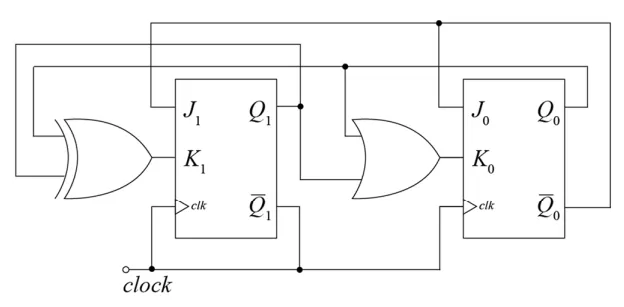

O circuito sequencial a seguir, que utiliza flip-flops do tipo JK gatilhados por borda de subida, realiza a sequência citada.
