Questão
ID 3135299Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2024 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de São Bernardo do Campo

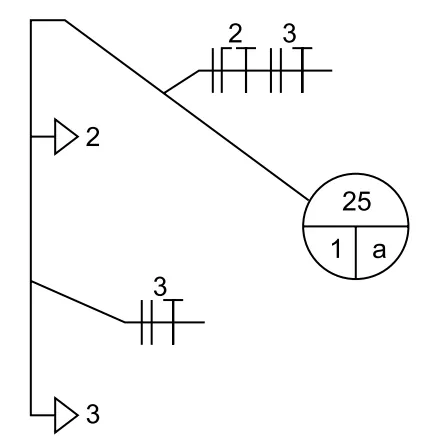

Considere a figura a seguir, que mostra um pequeno trecho de uma instalação elétrica predial:
Interpretando o desenho do circuito, e sabendo que a instalação é alimentada por um circuito bifásico (Vff = 220 V; Vfn = 127 V) pode-se afirmar que:
