Questão
ID 3135292Disciplina: Engenharia Mecatrônica
Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo
Ano: 2024 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte

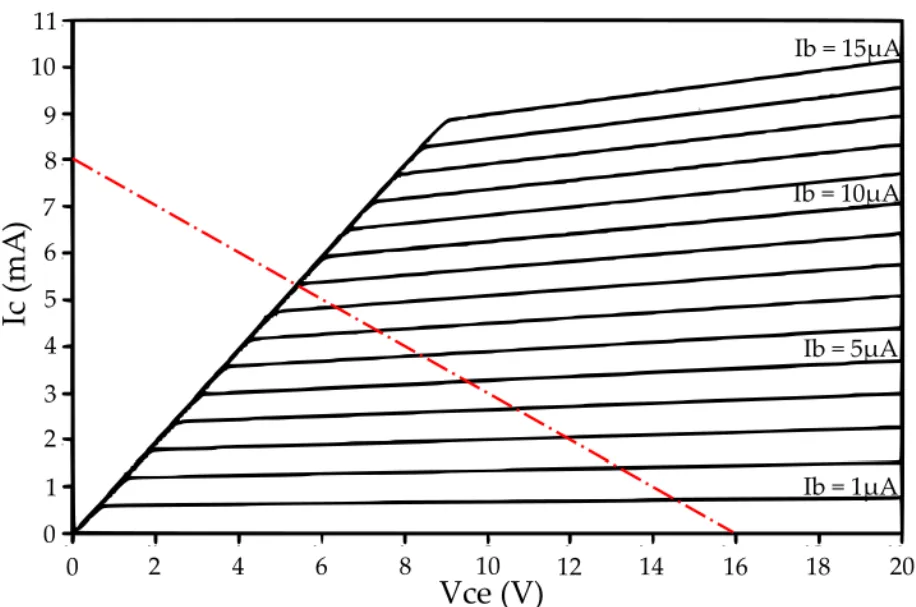

As curvas de resposta com reta de carga a seguir (Figura 07) foram obtidas de um circuito simples de polarização CC de um transistor NPN. Há resistência na base e no coletor.
Figura 07. Fonte: Comissão de elaboração.
Os parâmetros de operação desse transistor, nomeadamente – tensão de alimentação (Vcc), tensão coletor-emissor (Vce), corrente de coletor (Ic), corrente de saturação (IcSAT) e ganho CC (β) –, quando a corrente de base IB for igual a 3µA, serão, respectivamente:
