Questão 3135226

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 3135226

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos com Amplificadores e com Conversores de Dados

Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia de Água e Esgotos da Paraíba

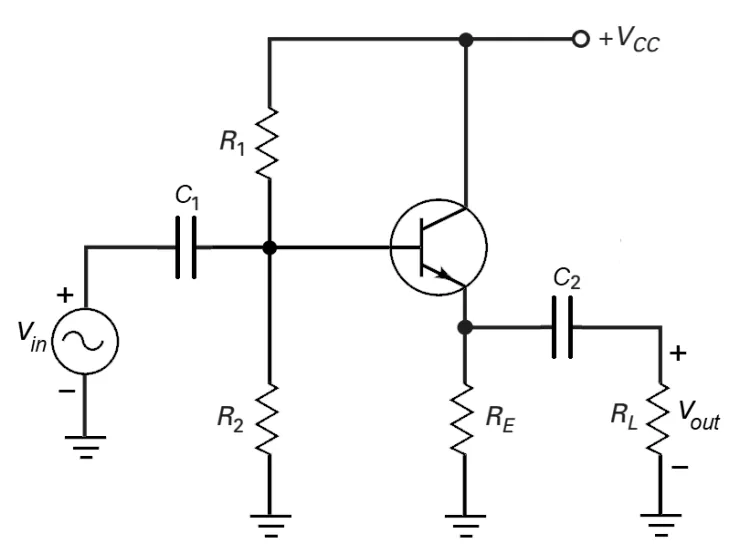

O circuito acima ilustra um amplificador a transistor, utilizando a configuração denominada “coletor comum”. Os capacitores contidos nesse circuito funcionam como curto-circuito nas frequências relevantes dos sinais a serem amplificados, e os componentes são escolhidos, dimensionados e conectados de forma que fazem que o transistor opere de forma correta, na região ativa, e de forma que o amplificador funcione de forma efetiva como um amplificador em “coletor comum”.

Em relação a esse circuito hipotético, assinale a opção correta.

Alternativa A:
O ganho de tensão do circuito, para pequenos sinais, não é maior que 1.
Alternativa B:
O ganho de corrente do amplificador é unitário.
Alternativa C:
A impedância de entrada, para pequenos sinais, do amplificador é igual à soma das resistências dos resistores R₁ e R₂.
Alternativa D:
A tensão total média, somando-se a componente DC e a componente AC, no nó que conecta o capacitor C₁ à base do transistor, é igual a 0 V.
Alternativa E:
A impedância de saída do amplificador, para pequenos sinais, é igual à resistência do resistor R_E.
