Questão 3135190

Engenharia Elétrica e Engenharia Eletrônica · 2025

Questão

ID 3135190

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Modelos Equivalentes e Realimentação

Ano: 2025 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

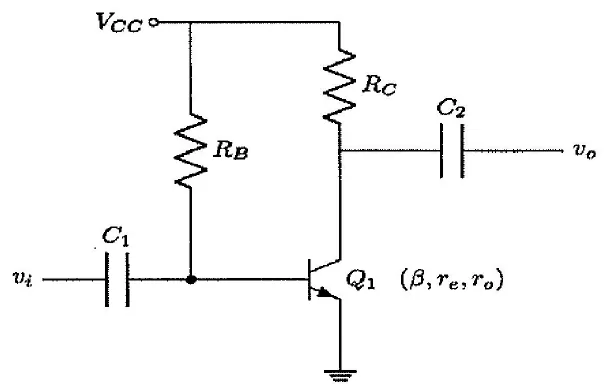

Observe o circuito com transistor bipolar de junção abaixo,

Com base nessas informações, assinale a opção correta.

Alternativa A:
Trata-se de um circuito coletor-comum, onde C₁ e C₂ são capacitores de acoplamento.
Alternativa B:
Para a análise CA deste circuito, deve-se tornar V_CC um curto-circuito e substituir os capacitores C₁ e C₂ por circuito aberto.
Alternativa C:
O ganho de tensão \(v_{o/v_i}\) pode ser expresso por \(-^{R_c}/r_e\) quando \(r_o\) \(≥10R_c\) . \(\frac{v_o}{v_i}\)
Alternativa D:
Há um deslocamento de fase de 90º entre os sinais de entrada (v_i) e salda (v₀ ).
Alternativa E:
O valor de β não é aplicável no modelo de pequenos sinais deste transistor.
