Questão 3135175

Engenharia Elétrica e Engenharia Eletrônica · 2025

Questão

ID 3135175

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2025 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

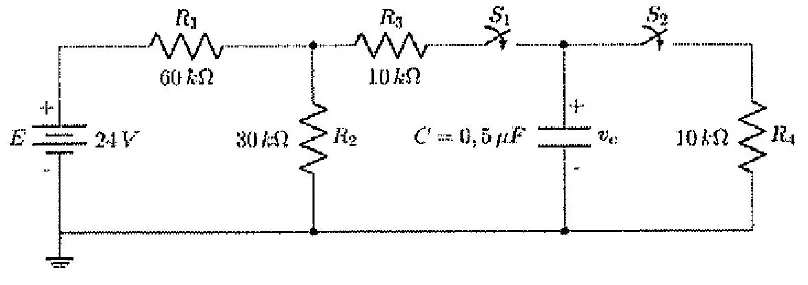

Observe o circuito abaixo com as chaves \(S_1\) e \(S_2\) , inicialmente abertas e assinale a opção correta.

Dados:

No instante t = 0s, a chaves, é fechada;

No instante t = 30ms, a chave \(S_1\) , é aberta e a chave 5, é fechada; e chave \(S_2\) é fechada; e

e^-2 = 0,14.

Alternativa A:
Em t = 0s, o circuito equivalente de Thévenin ao capacitor € possui resistência de Thévenin R_Th igual a 20k \(\Omega\) .
Alternativa B:
Em t = 0s, o circuito equivalente de Thévenin ao capacitor € possui resistência de Thévenin R_Th igual a 20k \(\Omega\) .
Alternativa C:
No instante t = 30 ms, pode-se dizer que o capacitor C inicia a sua descarga após ter sido praticamente todo carregado (cerca de 99% da tensão máxima).
Alternativa D:
A expressão matemática para o comportamento transitório da tensão v,, em função do tempo, a partir do instante t = 30 ms é igual a 6,88 \(V_e\) ^{-(t-30 ms)/(5 ms)},
Alternativa E:
Para fins práticos, pode-se dizer que, no instante t = 40 ms, o capacitor C estará descarregado (menos de 1% da tensão inicial).
