Questão
ID 3135059Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Universidade Federal do Rio Grande do Sul

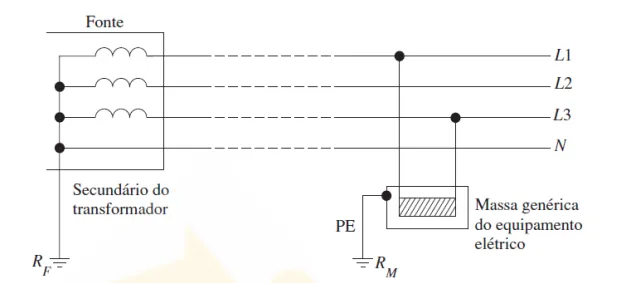

Analise a imagem abaixo de um esquema de aterramento e as assertivas a seguir:
Fonte: Cotrim (2009) – Instalações Elétricas.
I. O ponto da alimentação (em geral, o secundário do transformador com seu ponto neutro) está diretamente aterrado e as massas da instalação estão ligadas a um eletrodo de aterramento (ou a mais de um eletrodo), independentemente do eletrodo de aterramento da alimentação.
II. Um ponto da alimentação – em geral, o neutro – é diretamente aterrado e as massas dos equipamentos elétricos são ligadas a esse ponto por um condutor metálico.
III. Não existe nenhum ponto da alimentação diretamente aterrado; ele é isolado da terra ou aterrado por uma impedância de valor elevado. As massas são ligadas à terra por meio de eletrodo ou eletrodos de aterramento próprios.
Qual é o esquema de aterramento apresentado na figura acima e com qual das descrições ele está relacionado?
