Questão 3135054

Engenharia Elétrica e Engenharia Eletrônica · 2025

Questão

ID 3135054

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Subestações: Custos, Diagramas Unifilares, Tipos de Barramentos e Sistemas Auxiliares

Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Universidade Federal do Rio Grande do Sul

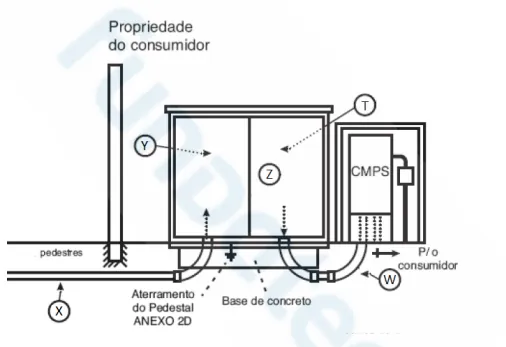

A imagem abaixo exibe o diagrama de uma subestação abaixadora, na qual pode-se identificar:

Alternativa A:
X: Transformador; Y: Dutos de passagem de cabos MT; Z: Dutos de Passagem de cabos BT; T: Reator de Antimatéria; W: Saída dos cabos de BT.
Alternativa B:
X: Dutos de passagem de cabos MT; Y: Entrada dos cabos de MT ao transformador; Z: Transformador; T: Saída dos cabos de BT do transformador; W: Dutos de passagem de cabos BT.
Alternativa C:
X: Transformador; Y: Dutos de passagem de cabos BT; Z: Dutos de Passagem de cabos MT; T: Entrada dos cabos de MT ao transformador; W: Saída dos cabos de BT.
Alternativa D:
X: Dutos de Passagem BT; Y: Dutos de passagem MT; Z: Transformador; T: Entrada dos cabos de MT ao transformador; W: Dutos de passagem de cabos BT.
Alternativa E:
X: Saída dos cabos de BT; Y: Dutos de passagem de cabos MT; Z: Entrada dos cabos de MT ao transformador; T: Dutos de passagem de cabos BT; W: Transformador.
