Questão
ID 3134996Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Venâncio Aires

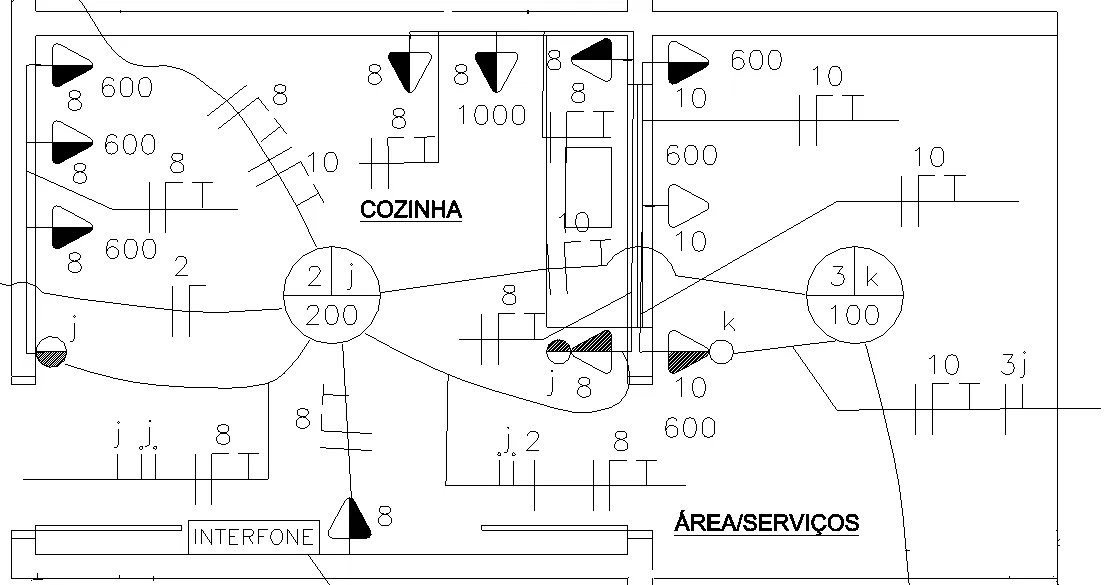

Com base no projeto elétrico abaixo, analise as assertivas a seguir:
I. O circuito 8 é de iluminação.
II. O circuito 10 é de potência, para cargas superiores a 100 W.
III. O circuito 3 é de força.
IV. Somente um dos circuitos do projeto possui condutor de terra.
V. O circuito 2 é de iluminação.
Quais estão corretas?
