Considere o sistema elétrico a seguir, formado por um ramal único que interconecta uma unidade de geração com uma unidade de consumo através de subestações elevadoras/abaixadoras nos extremos de uma linha de transmissão, conforme a Figura 13:

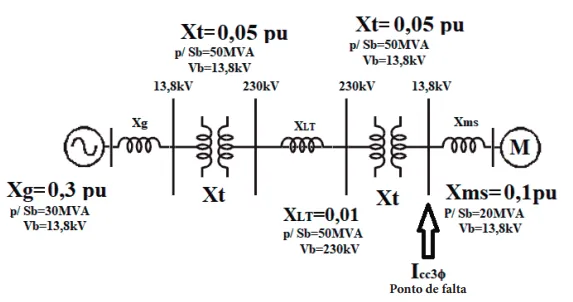

Figura 13 – Sistema elétrico de Potência Simplificado
A corrente de curto-circuito trifásico (I CC3Φ) no ponto de falta indicado na imagem, considerando como valores de base para o sistema Sb=50MVA e Vb=13,8KV pode ser aproximada por:
OBS: Cada um dos equipamentos presentes no sistema possui características nominais utilizadas para expressar suas impedâncias em PU, conforme indicadas na Figura 13.
