Questão 3134994

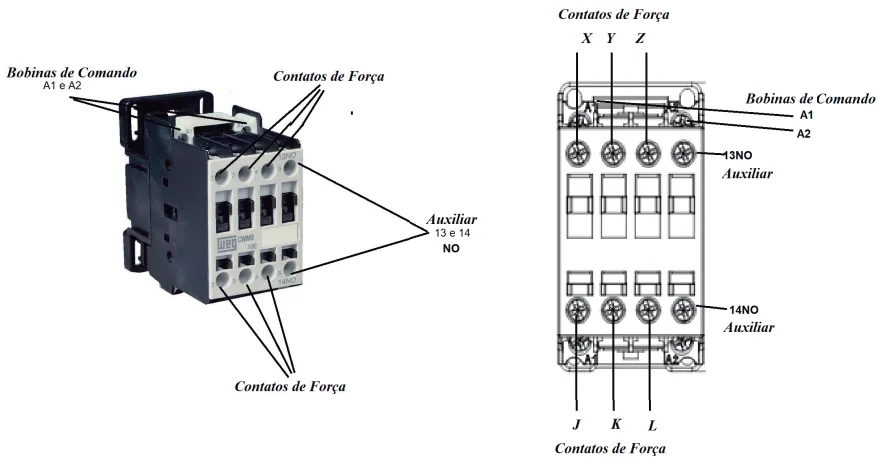

Para o acionamento de cargas trifásicas o uso de contatores tripolares de potência é essencial de forma a suportar níveis tensão/corrente envolvidos no fechamento e abertura do circuito de força. Considere a imagem a seguir onde a Figura 4 ilustra o contator de Força tripolar com um contato auxiliar do tipo normalmente aberto (Normally Open – NO):

Figura 4 – Contator de Força Tripolar

De acordo com a norma ABNT NBR IEC 60947-4-1, a identificação dos terminais de contatores deve informar sobre a função, localização e funcionamento de cada terminal no equipamento. A bobina de acionamento é identificada pelos códigos alfanuméricos A1 e A2, enquanto os contatos auxiliares são identificados por um código numérico cuja terminação 1-2 indica contatos Normalmente Fechados (NF) e 3-4 indica contatos Normalmente Abertos (NA). Por sua vez, a codificação dos contatos de força é composta por um código alfanumérico de três dígitos. De acordo com a Figura 4, que identifica os contatos de força através da legenda X, Y, Z, J, K, L, a correta codificação desses contatos, nessa sequência, é:
