Questão
ID 3134991Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA
Ano: 2025 Banca: Instituto Seletiva Órgão: Câmara Municipal de Angra dos Reis
Uma das aplicações práticas mais difundidas para o processamento de energia CC-CC são os conversores de potência. Estes circuitos utilizam componentes como chaves de potência (transistores), indutores, diodos e capacitores para que se possa controlar o fluxo de potência em tensão/corrente contínua, exigidos por aplicações de instrumentação e fontes chaveadas.

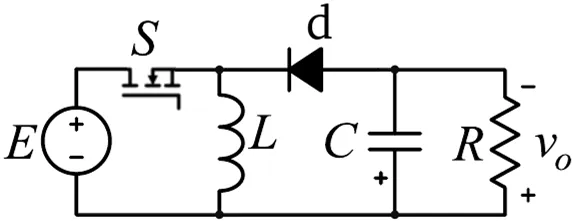

Considere o circuito eletrônico de potência composto por uma chave de potência S, um diodo d, um indutor L, um capacitor C alimentando uma carga R, de acordo com o esquemático a seguir:
Sabendo que “v0” é a tensão de saída, “E” a tensão de entrada (fonte) e que “D” representa o ciclo de trabalho de chaveamento aplicado à chave “S”, o ganho estático de tensão do conversor (v0/|E) é corretamente indicado por
