Questão
ID 3134905Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

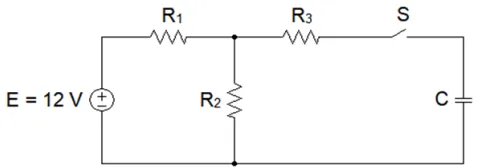

O circuito da figura a seguir apresenta resistores, R1 = 70 kΩ, R2 = 30 kΩ e R3 = 29 kΩ, que se conectam ao capacitor C = 10 µF por meio da chave S. O capacitor encontra-se, inicialmente, descarregado, com a chave S aberta.
FONTE: FUNCERN, 2025.
A expressão matemática para a tensão entre os terminais do capacitor, uma vez que a chave S é fechada em t = 0 s, é dada por
