Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2025 Banca: Instituto AOCP Órgão: Empresa de Saneamento do Estado de Mato Grosso do Sul

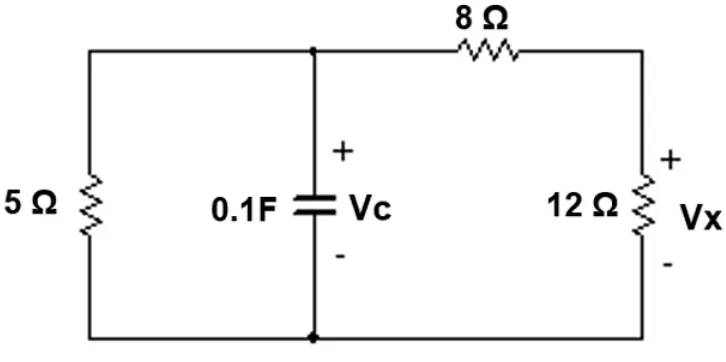

Considere o circuito RC da seguinte figura, a qual representa um circuito RC sem fonte. O capacitor está inicialmente carregado com uma tensão 𝑽_𝒄(𝟎) = 𝟏𝟓𝑽 em 𝒕 = 𝟎. Com base nas informações mencionadas, determine: 𝒗_𝒄, 𝒗_𝒙 e 𝒊_𝒙 para 𝒕 > 𝟎 e assinale a alternativa correta.

Alternativa A:
𝑣_𝑐 = 15𝑒^−2,5𝑡𝑉;𝑣𝑥 = 9𝑒^−2,5𝑡 𝑉; 𝑖_𝑥= 0,75𝑒^−2,5𝑡𝐴
Alternativa B:
𝑣_𝑐 = 9𝑒^−2,5𝑡𝑉;𝑣_𝑥= 15𝑒^−2,5𝑡 𝑉; 𝑖_𝑥 = 0,73𝑒^−2,5𝑡𝐴
Alternativa C:
𝑣_𝑐 = 11𝑒^−2,5𝑡𝑉;𝑣_𝑥 = 9𝑒^−2,5𝑡 𝑉; 𝑖_𝑥= 0,25𝑒^−2,5𝑡𝐴
Alternativa D:
𝑣_𝑐 = 12𝑒^−2,5𝑡𝑉;𝑣_𝑥 = 15𝑒^−2,5𝑡 𝑉; 𝑖_𝑥 = 1,6𝑒^−2,5𝑡𝐴
Alternativa E:
𝑣_𝑐 = 7𝑒^−2,5𝑡𝑉;𝑣_𝑥 = 12𝑒^−2,5𝑡 𝑉; 𝑖_𝑥 = 0,39𝑒^−2,5𝑡𝐴
