Questão 3134785

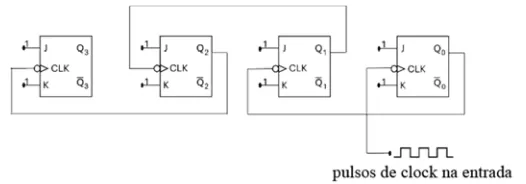

Existem 15 estados diferentes nesse circuito.

Após 32 pulsos, o contador estará no estado 0001.

Se a frequência de clock na entrada for 1,6 MHz, a frequência no último flip-flop será 10 kHz.

Esse circuito realiza a contagem de 0 a 15, em decimal.

Os flip-flops representados na figura são do tipo disparado nas bordas de subida do sinal de clock.
