Questão
ID 3134755Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Integrados
Ano: 2025 Banca: CEFET MG - Comissão de Organização de Concursos Órgão: Centro Federal de Educação Tecnológica de Minas Gerais
Material para Consulta.

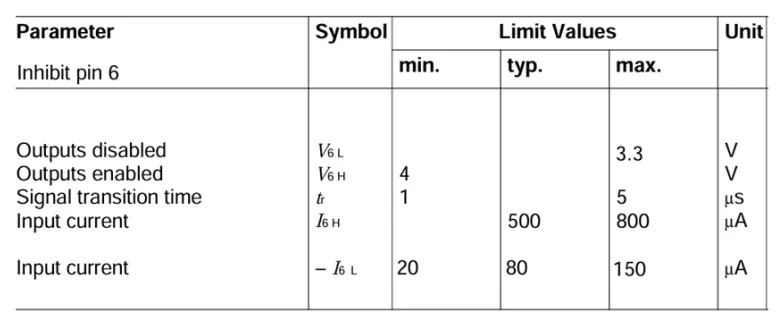

O circuito integrado U1 é um gerador de pulsos sincronizados com a rede. O pino 6 de U1 tem a função de receber o comando de inibição (inhibit) dos pulsos. A saída deve ser desabilitada (disabled) quando a chave manual S, do tipo NA, for acionada. Do contrário, a saída deve estar habilitada (enabled). Considere-se o CI U1 alimentado com Vcc=+12V, bem como os parâmetros elétricos do seu datasheet apresentados abaixo.

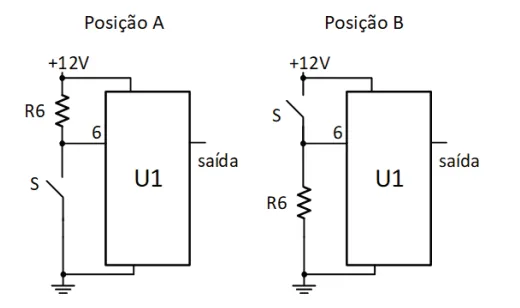

A posição correta da chave S e um valor adequado para o resistor R6 são:
