Questão 3134743

Engenharia Elétrica e Engenharia Eletrônica · 2025

Questão

ID 3134743

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Instalações Industriais e Instalações para Motores (Força Motriz)

Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

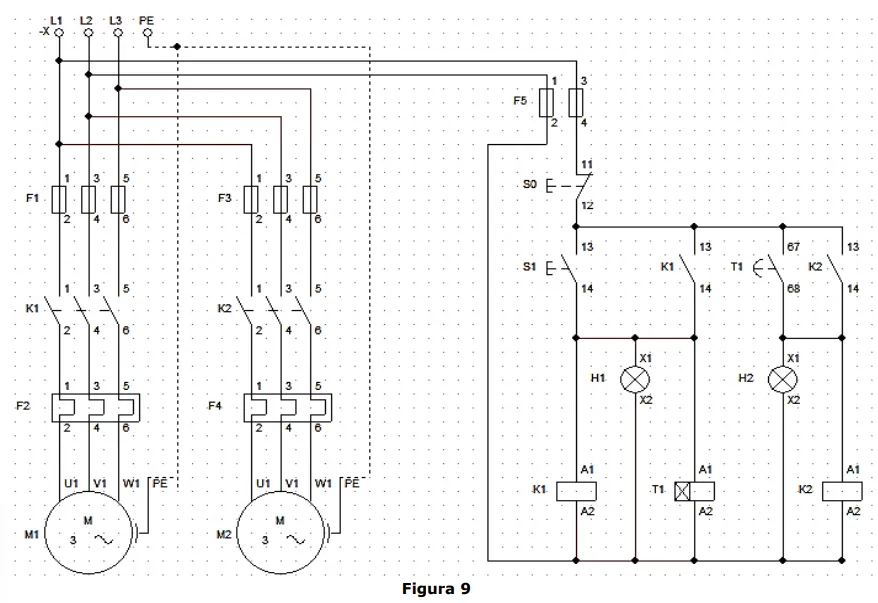

Analise a Figura 9 abaixo, que apresenta os diagramas de força e controle de dois motores M1 e M2:

Sobre os diagramas apresentados, assinale a alternativa correta.

Alternativa A:
O acionamento do motor M1 é realizado pela chave S0.
Alternativa B:
O acionamento imediato do motor M2 é realizado pela chave S1.
Alternativa C:
O acionamento do motor M2 é realizado somente pelo temporizador T1.
Alternativa D:
O funcionamento da instalação inicia com a partida do motor M2 e, posteriormente, ocorre a partida do motor M1 via temporizador T1.
Alternativa E:
O fechamento da chave S1 inicia a partida do motor M1 e, caso necessário, a partida do motor M2 será feita via chave S0, somente depois de transcorrido o tempo do temporizador T1.
