Questão 3134739 de Engenharia Elétrica e Engenharia Eletrônica - FUNDATEC 2025

Questão

ID 3134739

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Santa Rosa

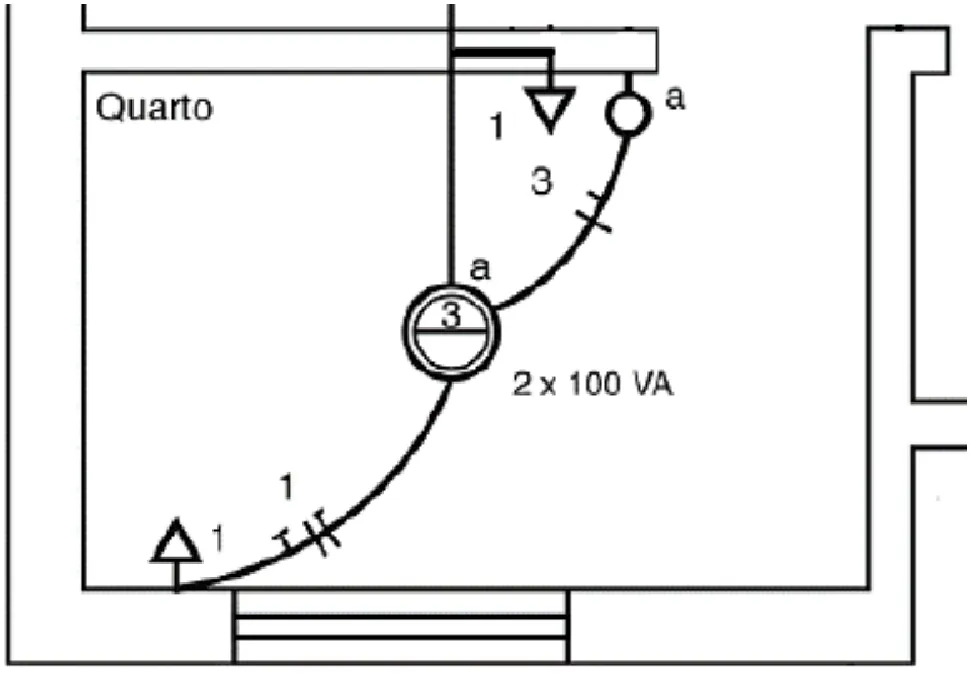

De acordo com a NBR 5410, dimensione os condutores do projeto apresentados na figura abaixo.

Alternativa A:
Circuito 1: condutor fase, cor vermelha, 2,5 mm²; condutor neutro, cor azul-claro, 2,5 mm²; condutor terra, cor verde, 2,5 mm². Circuito 3: condutor fase, cor preta, 1,5 mm²; condutor retorno, cor amarela, 1,5 mm².
Alternativa B:
Circuito 1: condutor fase, cor vermelha, 2,5 mm²; condutor neutro, cor azul-claro, 2,5 mm²; condutor terra, cor verde, 2,5 mm². Circuito 3: condutor fase, cor verde, 1,5 mm²; condutor retorno, cor azul-claro, 1,5 mm².
Alternativa C:
Circuito 1: condutor fase, cor vermelha, 1,5 mm²; condutor neutro, cor azul-claro, 1,5 mm²; condutor terra, cor verde, 1,5 mm². Circuito 3: condutor fase, cor preta, 1,5 mm²; condutor retorno, cor amarela, 1,5 mm².
Alternativa D:
Circuito 1: condutor fase, cor vermelha, 2,5 mm²; condutor neutro, cor azul-claro, 2,5 mm²; condutor terra, cor verde, 2,5 mm². Circuito 3: condutor fase, cor preta, 2,5 mm²; condutor retorno, cor amarela, 2,5 mm².
Alternativa E:
Circuito 1: condutor fase, cor verde, 2,5 mm²; condutor neutro, cor azul-claro, 2,5 mm²; condutor terra, cor vermelha, 2,5 mm². Circuito 3: condutor fase, cor preta, 1,5 mm²; condutor retorno, cor amarela, 1,5 mm².
