Questão
ID 3134704Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

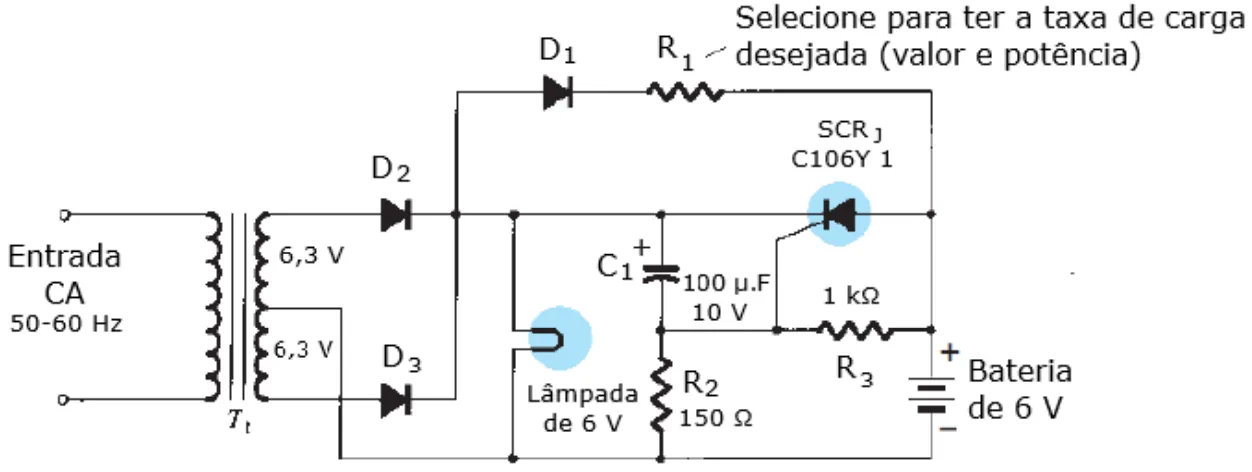

Analise o circuito apresentado na Figura 17 abaixo:
Figura 17
Fonte: Boylestad e Nashelsky (2013).
Com base nas informações apresentadas, analise as assertivas a seguir e assinale a alternativa correta.
I. O circuito emprega um TRIAC para controle da condução de corrente na carga que é, nesse caso, uma lâmpada.
II. A bateria de 6 V presente no circuito é carregada através do diodo D1.
III. O SCR entra em condução quando o capacitor C1 se descarrega pela carga, o que proporciona uma tensão no GATE, pelo divisor de tensão formado por R2 e R3 e pela tensão fornecida pela bateria.
IV. A alimentação do circuito utiliza um retificador de meia onda.
