Questão 3134702

Engenharia Elétrica e Engenharia Eletrônica · 2025

Questão

ID 3134702

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

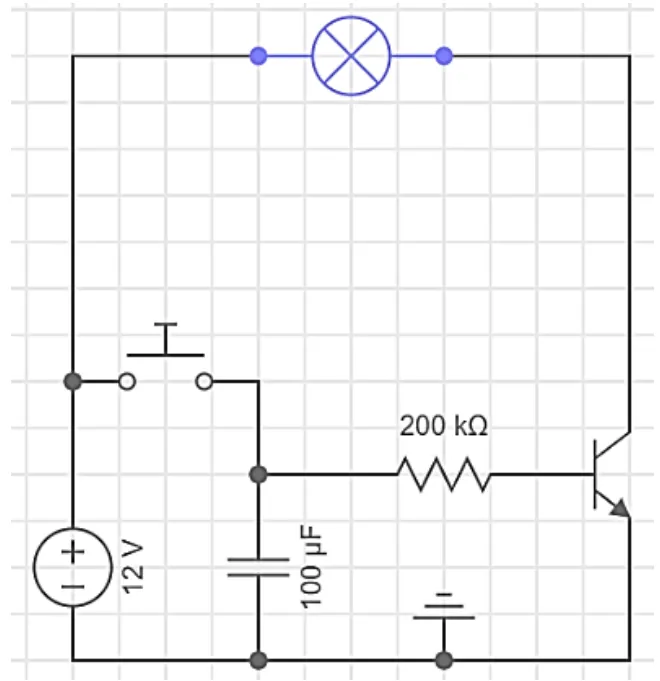

Analise o circuito apresentado na Figura 2 abaixo:

Figura 2

Sobre o funcionamento do circuito apresentado na Figura 2, assinale a alternativa correta.

Alternativa A:
Ao pressionar o botão, a lâmpada ficará acesa indefinidamente.
Alternativa B:
Ao pressionar o botão, a lâmpada ficará piscando.
Alternativa C:
Ao pressionar o botão, nada acontece, pois o transistor não está em situação de condução.
Alternativa D:
Ao pressionar o botão, a lâmpada acenderá e permanecerá acesa aproximadamente pelo tempo t≈R.C, isto é, aproximadamente 20 segundos.
Alternativa E:
Ao pressionar o botão, a lâmpada acenderá e permanecerá acesa aproximadamente pelo tempo t≈0,01xR.C, isto é, aproximadamente 0,2 segundos.
