Questão
ID 3134696Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

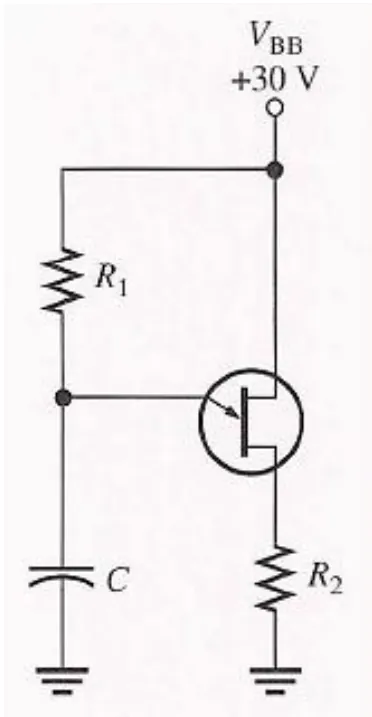

Analise o circuito apresentado na Figura 8 abaixo:
Especificações do componente
VV = 1 V
IV = 10 mA
IP = 20 µA
VP = 14 V
η = 0,5
Figura 8
Fonte: Floyd (2018).
Considerando as informações apresentadas, determine a faixa de valores para o resistor R1 do circuito que garanta um ciclo liga-desliga do UJT. Realize arredondamentos a partir da segunda casa decimal.
