Analise o circuito amplificador MOSFET apresentado na Figura 15 abaixo: Especificações do componente K = 104 x 10 -3 A/V 2 I D(lig) = 600 mA V GS(th) = 2,1 V Figura 15 Fonte: Malvino e Bates (2016). Considerando o circuito apresentado na Figura 15 e suas especificações, calcule a tensão de saída Vout.

Questão 3134694

Engenharia Elétrica e Engenharia Eletrônica · 2025

ID 3134694

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

Analise o circuito amplificador MOSFET apresentado na Figura 15 abaixo:

Especificações do componente

K = 104 x 10^-3A/V²

I_D(lig) = 600 mA

V_GS(th)= 2,1 V

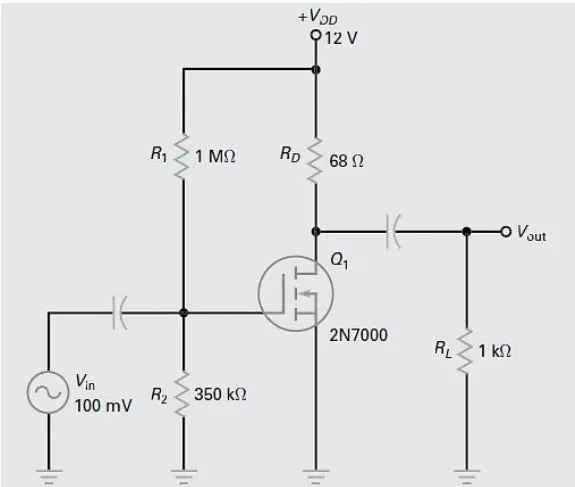

Figura 15

Fonte: Malvino e Bates (2016).

Considerando o circuito apresentado na Figura 15 e suas especificações, calcule a tensão de saída Vout.
