Questão
ID 3134688Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

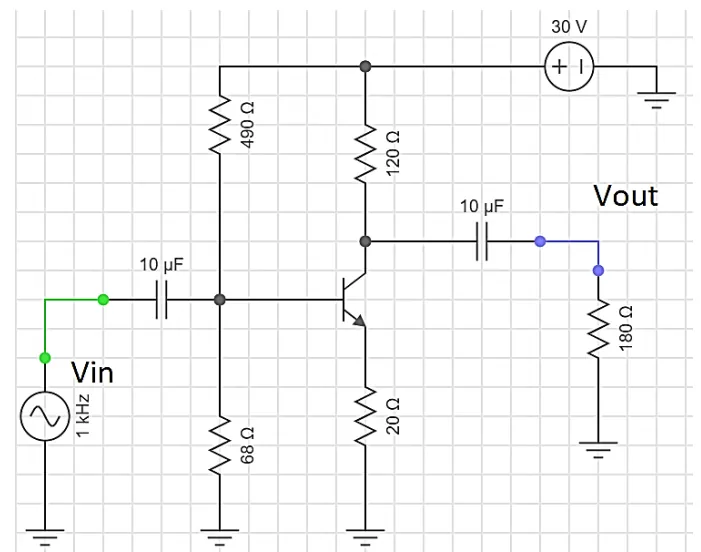

A Figura 19 abaixo exibe um típico amplificador classe A, usando polarização por divisor de tensão.
Figura 19
Considerando as informações apresentadas, determine as condições quiescentes desse projeto, ou seja, ICQ, VCEQ, assumindo VBE = 0,7 V. Considere todos os componentes como ideais.
