Questão
ID 3134686Disciplina: Engenharia Mecatrônica
Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

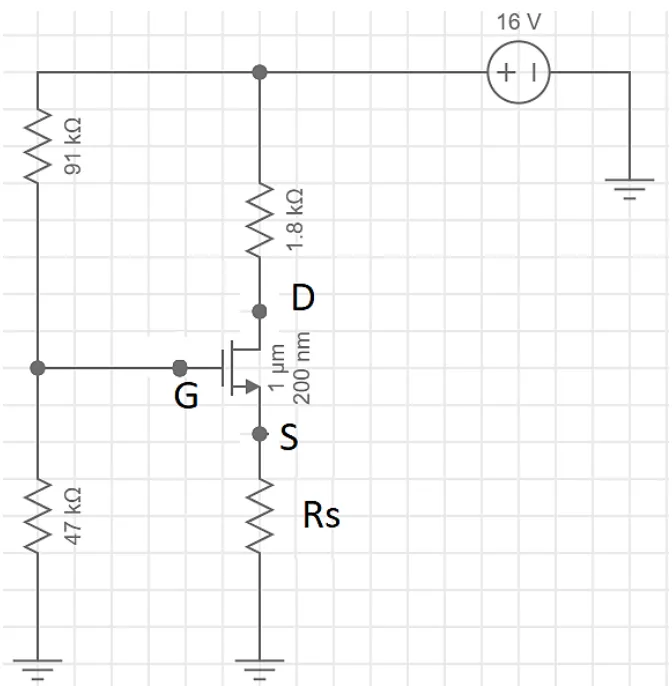

Analise o circuito da Figura 14, uma configuração FET com polarização por divisor de tensão.
Figura 14
Sabendo-se que VD = 12 V e VGSQ = –2 V, determine o valor de RS. Considere os componentes como ideais. Realize arredondamento a partir da segunda casa decimal.
