Questão
ID 3134636Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2025 Banca: IDECAN - Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional Órgão: Superintendência de Obras Públicas do Ceará
Considere o comando elétrico implementado conforme o diagrama da Figura 3:

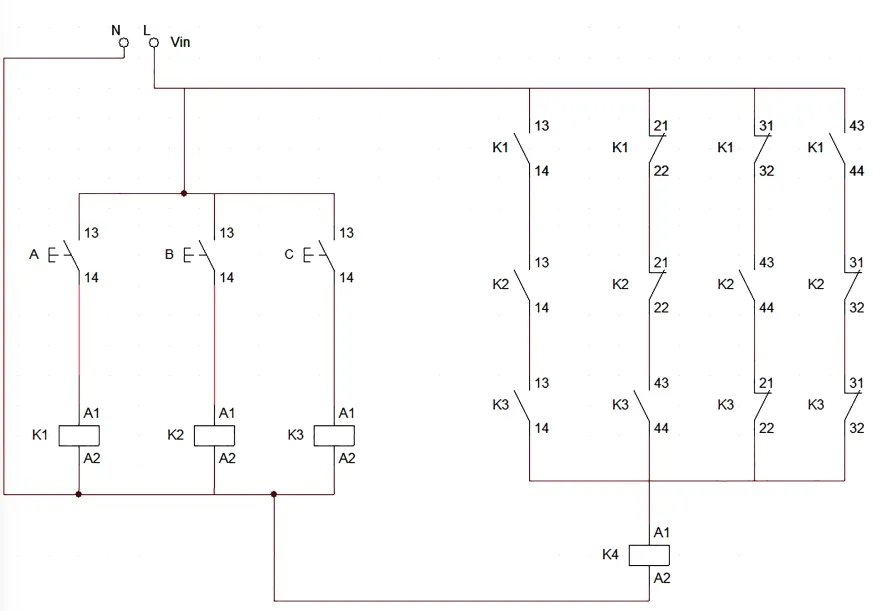

Figura 3 – Diagrama de acionamento da carga K4
O referido diagrama de comando utiliza 3 contatores auxiliares, K1 a K3, de forma a implementar a lógica de comando para o acionamento de uma carga trifásica conectada ao contactor de força K4. O referido comando ilustrado pela imagem da Figura 3 implementa o acionamento da carga trifásica conectada ao contactor K4 por meio de uma função combinacional das botoeiras A, B e C, ou seja, K4=f (A,B,C). A expressão booleana que descreve corretamente o acionamento de K4 é expressa por:
