Questão
ID 3134617Disciplina: Engenharia Mecatrônica
Assunto: Medição de Temperatura
Ano: 2025 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 1ª Região
Atenção: Utilize as informações a seguir para responder às questões de números 50 a 54.
Considere o circuito para o teste de um protótipo de um sistema de controle de ventilação de um compartimento para guardar documentos antigos. O controle é realizado por um Arduino Nano por meio de um sensor de temperatura e um ventilador conectado a uma fonte externa de 124 - CC. O ventilador operará em três condições: desligado, velocidade média e velocidade máxima. A função do LED é Indicar quando a temperatura do compartimento estiver elevada.

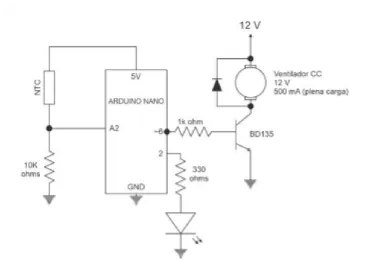

O circuito de controle do protótipo é o seguinte:

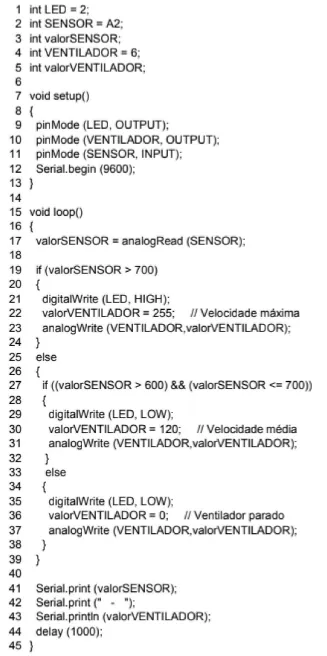

O código (programa) para o teste do protótipo é:
O comportamento do NTC estã representado pelo seguinte gráfico:
