Questão
ID 3134613Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal de Educação, Ciência e Tecnologia Farroupilha

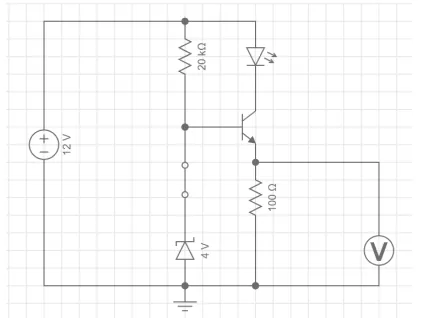

O circuito eletrônico da Figura 6 é a etapa final de uma fonte CC interna de um equipamento. Sua fonte e tensão 12 V CC representa a etapa anterior de retificação e filtragem de ripple, e o resistor de 100 Ohms representa a resistência equivalente da carga a ser alimentada. Considere: Vbe = 0,8 V, Vz = 4 V e diodos com comportamento ideal.
Figura 6
Qual é a leitura do voltímetro ideal, ou seja, a tensão na carga de 100 Ohms?
